Bauform C2
Gummi Kompensator

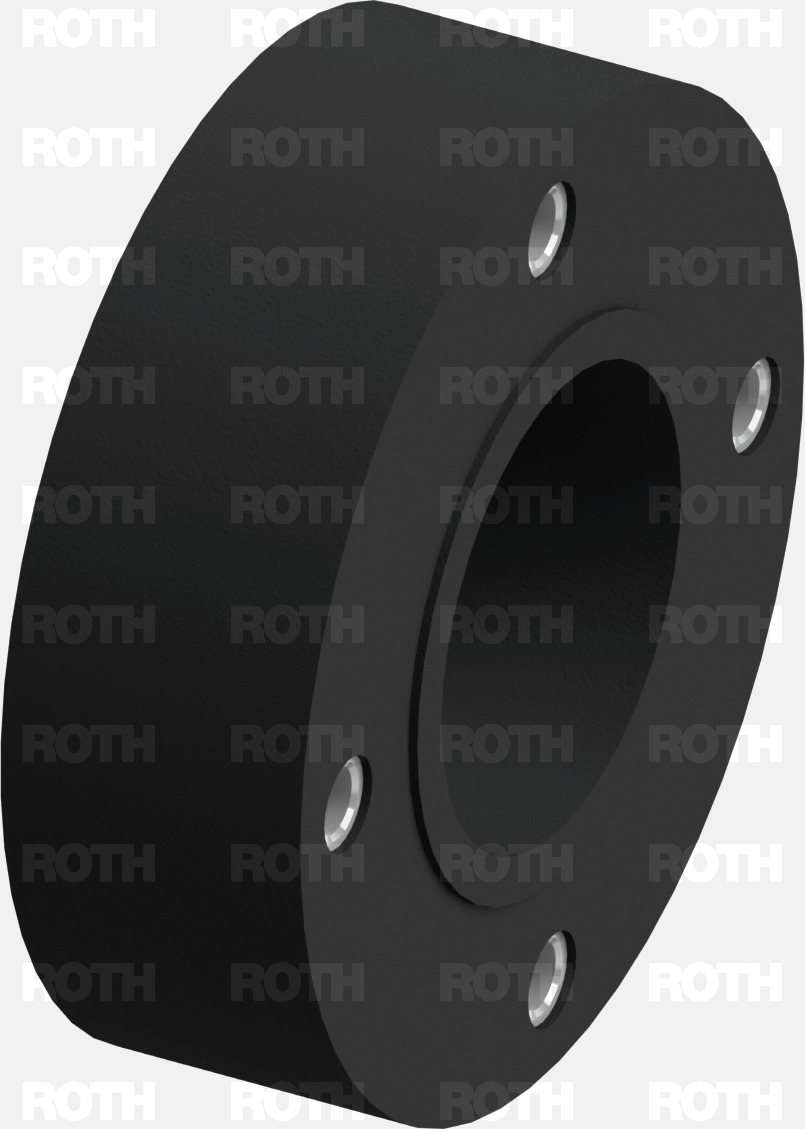

Anmerkung | Typ C2 (EPMD-SP) - Gummi-Kompensator | 3D Ansicht

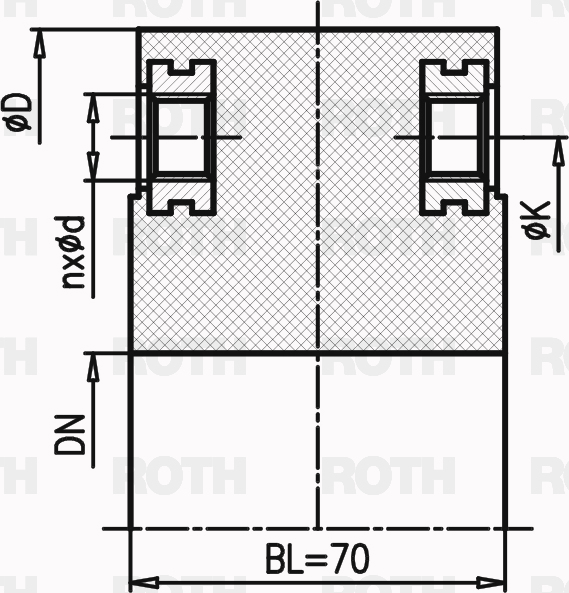

Anmerkung | Typ C2 (EPMD-SP) - Gummi-Kompensator | Maßskizze
Gummikompensatoren
nach Anschlusstyp
- Flansch
- Gewinde
- Einfach-Flansch
Standardmodell Einflansch-Gummikompensator für Schwingungsdämpfung.
Spezieller EPDM-Gummi wird direkt auf einem DIN-Flansch vulkanisiert und gewährleistet so eine perfekte Dichtfläche und minimale Einbaulänge. EPDM-SP ermöglicht den Betrieb bei hohen Temperaturen / Anwendungen.
Detaillierte technische Angaben zu den Gummikompensatoren des Typs C2 finden Sie in der folgenden Tabelle und in den Dokumenten oder kontaktieren Sie uns.
Eigenschaften
- ausgezeichnete Schwingungsdämpfung
- Hochtemperaturanwendungen
- selbstdichtender Artikel
- minimale Einbaulänge
Dokumente
Produkt Datenblatt [.pdf]Kategorie Broschüre [.pdf]
Installation und Wartung [.pdf]
Materialverträglichkeit [.pdf]
Technische Spezifikationen
| Bauform | Serien |
Größe Reichweite |
Druck Klasse |
Bewegungen | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Angular [+/-grd] | |||||
|
Gummi |
C2 | DN20-DN200 | PN16 | Vibrationen | |||
|
* Dieses Produkt ist nur zur Kompensation von Vibrationen mit geringer Amplitude vorgesehen |
|||||||
| Bauform | Gummi | ||||||
|---|---|---|---|---|---|---|---|
| Serien | C2 | ||||||
| Verschraubungen | Flansch | ||||||
| Größe / Reichweite | DN20-DN200 | ||||||
| Druck | PN16 | ||||||
| Vibrationen | Ja * | ||||||
|
* Dieses Produkt ist nur zur Kompensation von Vibrationen mit geringer Amplitude vorgesehen |
|||||||
Qualitätstabelle für Gummi
|
Gummi Qualität |
Zeichen |
Farbe |
Verbreitet Anwendungen |
Max. erlaubt Temperatur |
|---|---|---|---|---|
| EPDM-SP |
|
rot |
Warmwasser / Heizsysteme | 110°C |
|
* Zur korrekten Identifizierung der erforderlichen Gummiqualität lesen Sie bitte unsere vollständige Gummikompatibilitätstabelle |
||||
Standard-Programm
|
Nominal Durchmesser |
Insgesamt Länge [mm] |
Bewegungen | ||
|---|---|---|---|---|
|
Axial [+/-mm] |
Lateral [+/-mm] |
Angular [+/-grad] |
||
| 25 | 70 | Vibrationen | ||
| 32 | 70 | Vibrationen | ||
| 40 | 70 | Vibrationen | ||
| 50 | 70 | Vibrationen | ||
| 65 | 70 | Vibrationen | ||
| 80 | 70 | Vibrationen | ||
| 100 | 70 | Vibrationen | ||
| 125 | 70 | Vibrationen | ||
| 150 | 70 | Vibrationen | ||
| 200 | 70 | Vibrationen | ||
