HFG
Axial-Kompensator
Anmerkung | Typ HFA - Axial-Kompensator | 3D Ansicht
Axial-Kompensatoren
nach Anschlusstyp
- Schweißenden
- Flansch
- Gewindeenden

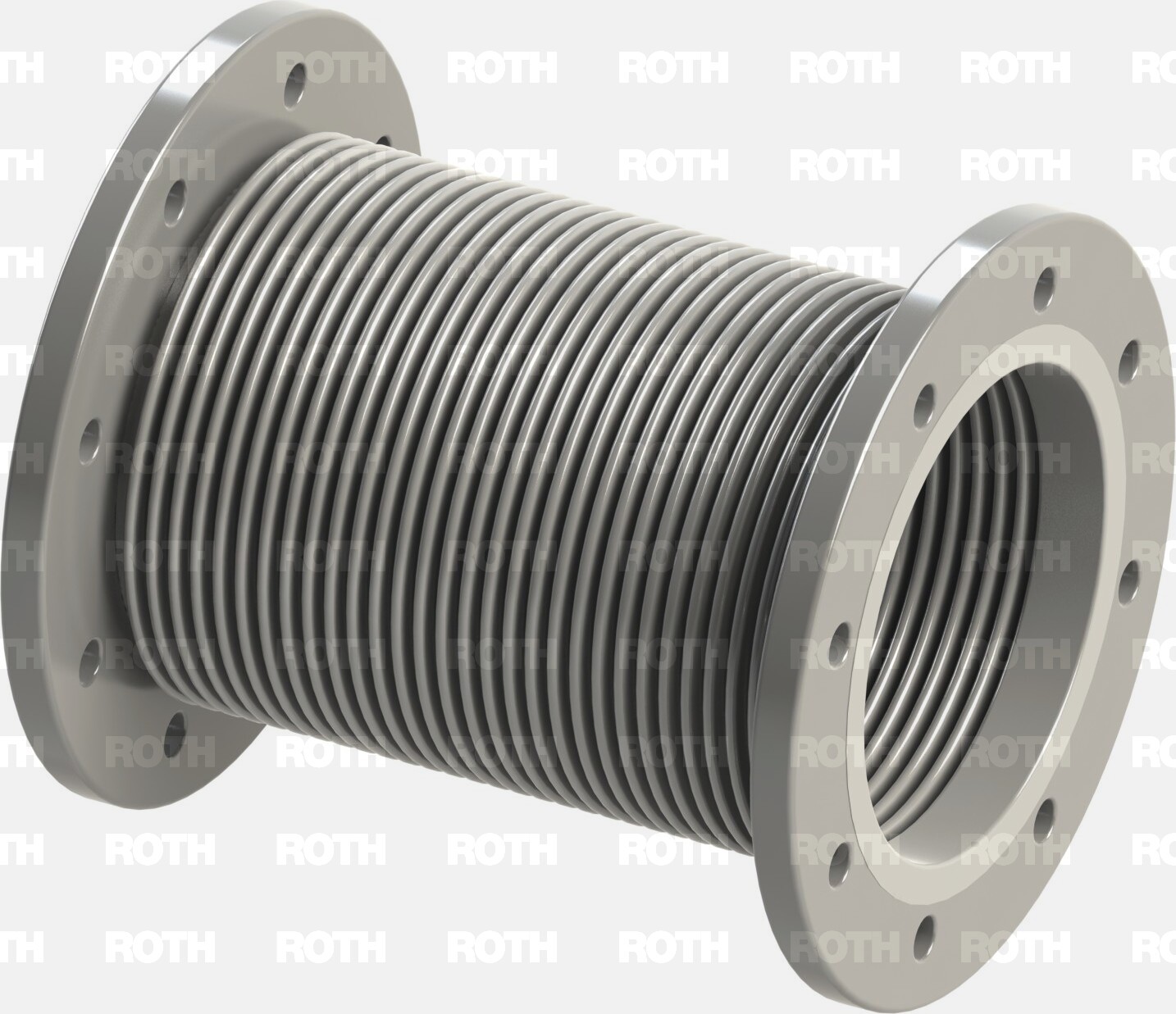

Axialkompensator aus Edelstahl mit ein- oder mehrlagigem Balg, zur Montage mit Flanschen (drehbar) in der Rohrleitung.
Optional mit Innenhülse erhältlich, um den Balg zu schützen und die Stabilität zu verbessern. Kupplungen können aus verschiedenen Stahl- oder Edelstahlsorten hergestellt werden.
Detaillierte technische Daten zu HFG-Axial-Kompensatoren finden Sie in der folgenden Tabelle und in den Dokumenten oder kontaktieren Sie uns.
Eigenschaften
- Edelstahlbalg
- Axiale Bewegungskompensation
- optionales Innenleitrohr
- drehbare (lose) Flansche
- Standardprogramm verfügbar
Technische Spezifikationen
| Bauform | Serien |
Größe Reichweite |
Druck Klasse |
Bewegungen | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Angular [+/-grd] | |||||
|
Axial Edelstahl Kompensatoren |
HFG | DN15-DN250 | PN16 | Ja | Nein ** | Nein ** | |
|
* Konstruktionen mit Zugstangen werden zur Druckbegrenzung und Bewegungsbegrenzung empfohlen ** Begrenzte seitliche und Winkelbewegungen sind möglich / gem. zum individuellen Angebot |
|||||||
| Bauform | Axial Edelstahl Kompensatoren | ||||||
|---|---|---|---|---|---|---|---|
| Serien | HFG | ||||||
| Verschraubungen | Flansche (Wirbel) | ||||||
| Größe / Reichweite | DN15-DN250 | ||||||
| Druck | PN16 | ||||||
| Axial | Ja | ||||||
| Lateral | Nein ** | ||||||
| Angular | Nein ** | ||||||
|
* Konstruktionen mit Zugstangen werden zur Druckbegrenzung und Bewegungsbegrenzung empfohlen ** Begrenzte seitliche und Winkelbewegungen sind möglich / gem. zum individuellen Angebot |
|||||||
Standard-Programm
|
Nominal Durchmesser [mm] |
Axial Bewegung [±mm] |
Feder Bewertung [N/mm] |
Insgesamt Länge [mm] |
ungefähr Gewicht [kg] |
|
|---|---|---|---|---|---|
| 15 | 12 | 29 | 100 | 1.3 | |
| 20 | 12 | 29 | 100 | 1.6 | |
| 25 | 15 | 65 | 105 | 2.2 | |
| 32 | 15 | 60 | 120 | 3.5 | |
| 40 | 15 | 72 | 125 | 3.9 | |
| 50 | 23 | 82 | 150 | 4.7 | |
| 65 | 23 | 72 | 155 | 5.9 | |
| 80 | 23 | 91 | 165 | 8.0 | |
| 100 | 23 | 79 | 170 | 8.7 | |
| 125 | 23 | 119 | 185 | 10.9 | |
| 150 | 33 | 162 | 205 | 12.7 | |
| 200 | 35 | 149 | 235 | 18.2 | |
| 250 | 35 | 153 | 240 | 22.7 | |
|
* Die Gesamtlänge kann auf individuellen Wunsch angepasst werden. |
|||||
