Axial-Kompensatoren

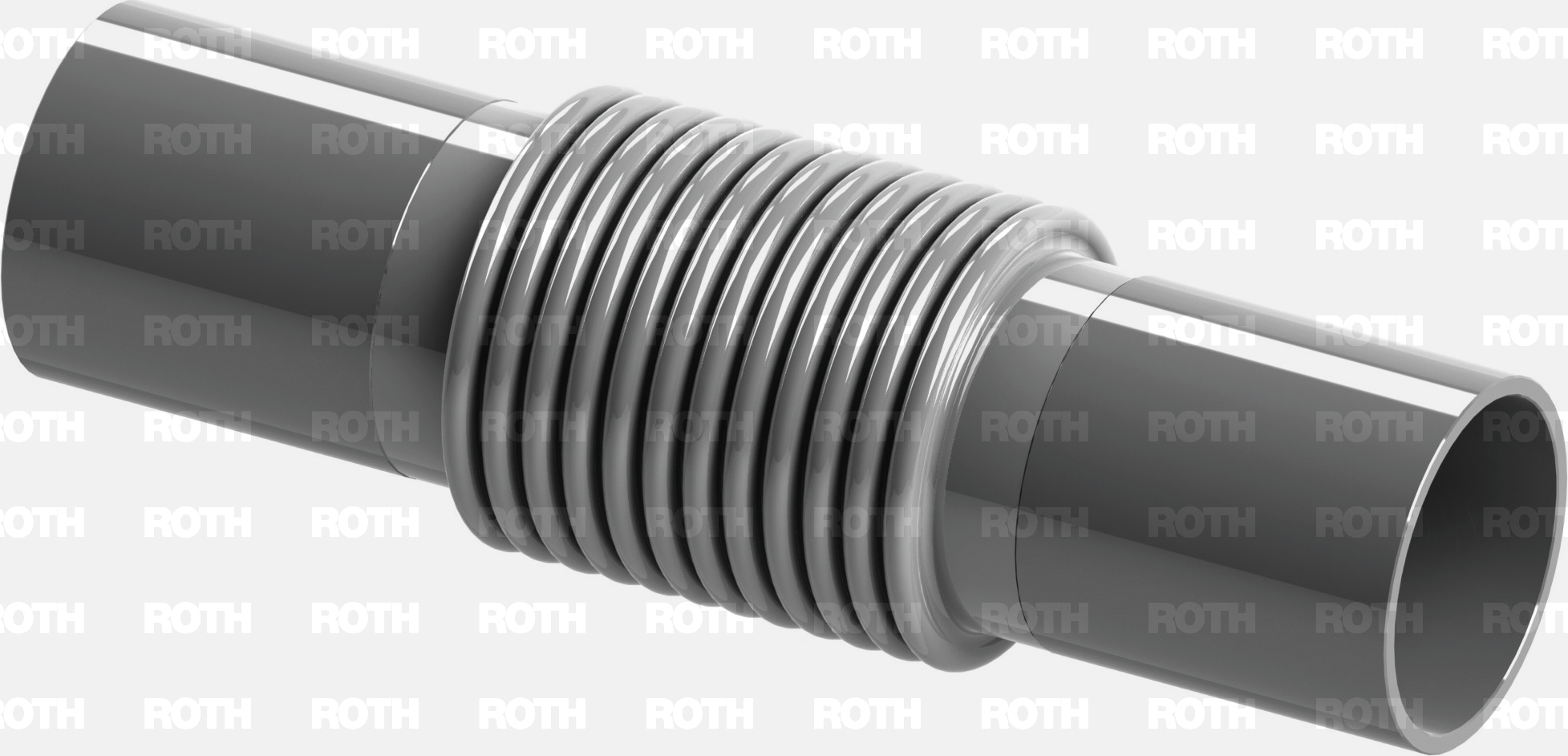

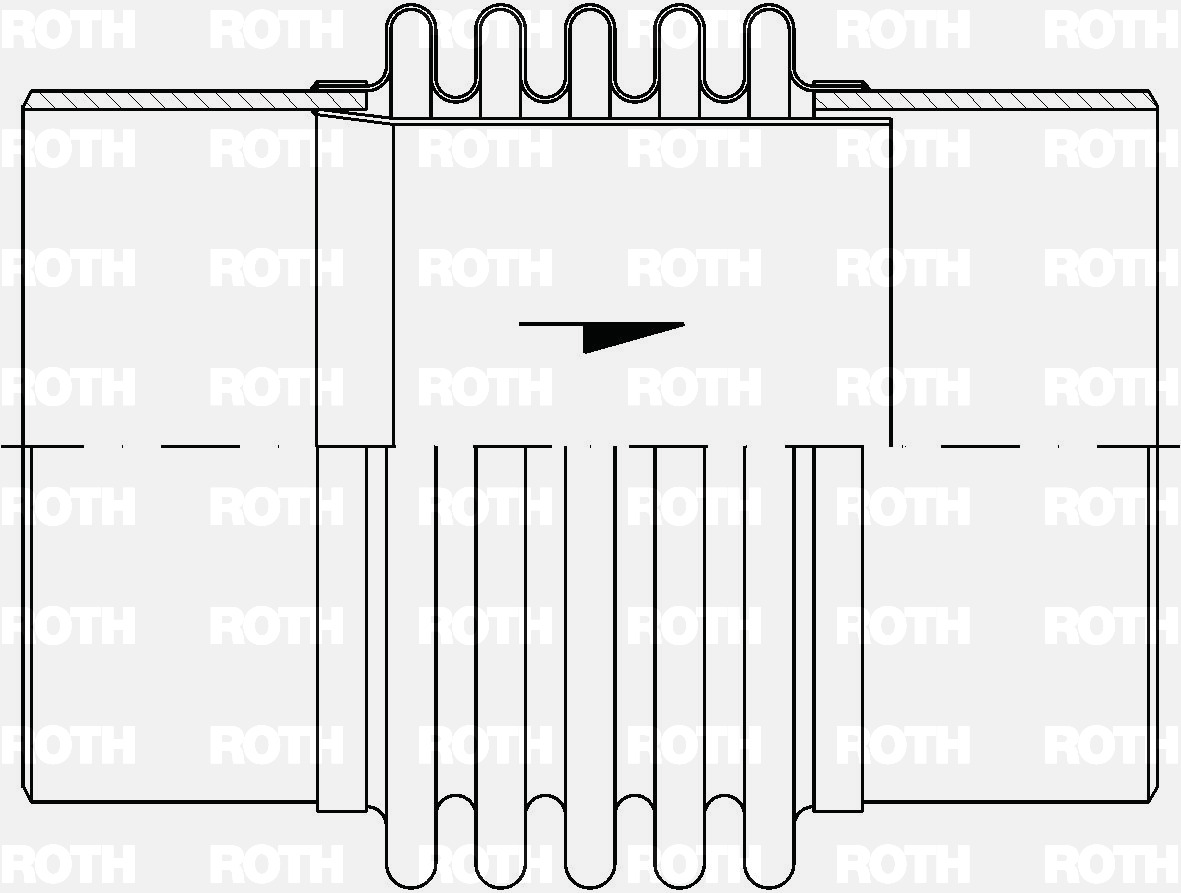

Anmerkung | Typ HWA - Axial-Kompensator | 3D Ansicht
Anmerkung | Typ HWA - Axial-Kompensator | Maßskizze
Axial-Kompensatoren
nach Anschlusstyp
- Schweißenden
- Flansch
- Gewindeenden
Axialkompensator aus Edelstahl mit ein- oder mehrlagigem Balg, zur Montage mit Schweißenden in der Rohrleitung.
Optional mit Innenhülse erhältlich, um den Balg zu schützen und die Stabilität zu verbessern. Kupplungen können aus verschiedenen Stahl- oder Edelstahlsorten hergestellt werden.
Detaillierte technische Daten zu HWA-Axial-Kompensatoren finden Sie in der folgenden Tabelle und in den Dokumenten oder kontaktieren Sie uns.
Eigenschaften
- Edelstahlbalg
- Axiale Bewegungskompensation
- optionales Innenleitrohr
- Anschweißenden
- Standardprogramm verfügbar
Technische Spezifikationen
| Bauform | Serien |
Größe Reichweite |
Druck Klasse |
Bewegungen | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Angular [+/-grd] | |||||
|
Axial Edelstahl Kompensatoren |
HWA | DN15-DN250 | PN16 | Ja | Nein ** | Nein ** | |
|
* Konstruktionen mit Zugstangen werden zur Druckbegrenzung und / oder Bewegungsbegrenzung empfohlen ** Begrenzte seitliche und Winkelbewegungen sind möglich / gem. zum individuellen Angebot |
|||||||
| Bauform | Axial Edelstahl Kompensatoren | ||||||
|---|---|---|---|---|---|---|---|
| Serien | HWA | ||||||
| Verschraubungen | Anschweißenden | ||||||
| Größe / Reichweite | DN15-DN250 | ||||||
| Druck | PN16 | ||||||
| Axial | Ja | ||||||
| Lateral | Nein ** | ||||||
| Angular | Nein ** | ||||||
|
* Konstruktionen mit Zugstangen werden zur Druckbegrenzung und / oder Bewegungsbegrenzung empfohlen ** Begrenzte seitliche und Winkelbewegungen sind möglich / gem. zum individuellen Angebot |
|||||||
Standard-Programm
|
Nominal Durchmesser [mm] |
Axial Bewegung [±mm] |
Feder Bewertung [N/mm] |
Insgesamt Länge [mm] |
ungefähr Gewicht [kg] |
|
|---|---|---|---|---|---|
| 15 | 12 | 29 | 175 | 0.1 | |
| 20 | 12 | 29 | 175 | 0.2 | |
| 25 | 15 | 65 | 185 | 0.3 | |
| 32 | 15 | 60 | 185 | 0.4 | |
| 40 | 15 | 72 | 190 | 0.5 | |
| 50 | 23 | 82 | 205 / 220 ** | 0.8 | |
| 65 | 23 | 72 | 230 / 240 ** | 1.2 | |
| 80 | 23 | 91 | 230 / 240 ** | 1.7 | |
| 100 | 23 | 79 | 230 / 250 ** | 2.2 | |
| 125 | 23 | 119 | 270 / 280 ** | 3.3 | |
| 150 | 33 | 162 | 270 / 315 ** | 4.3 | |
| 200 | 35 | 149 | 300 / 355 ** | 6.5 | |
| 250 | 35 | 153 | 300 / 355 ** | 8.0 | |
|
* Die Gesamtlänge kann auf individuellen Wunsch angepasst werden. ** Gesamtlänge für Artikel mit Innenleitrohr (HWAI) |
|||||
