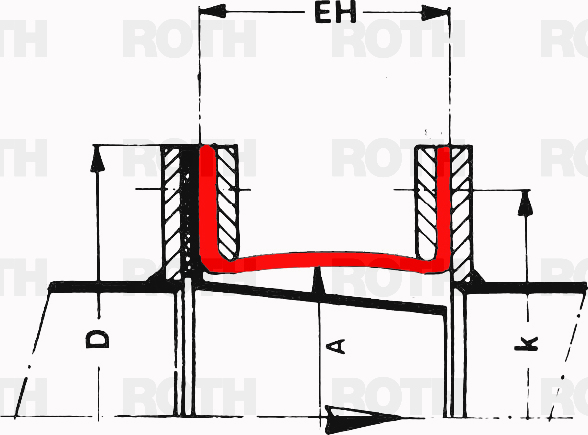

Bauform 31 (mit Leitblech)
Gewebe-Kompensator
Gewebe-Kompensatoren
nach Anschlusstyp
- Manschette und Klammer
- Winkelflansch
- Flansch
- Gemischt

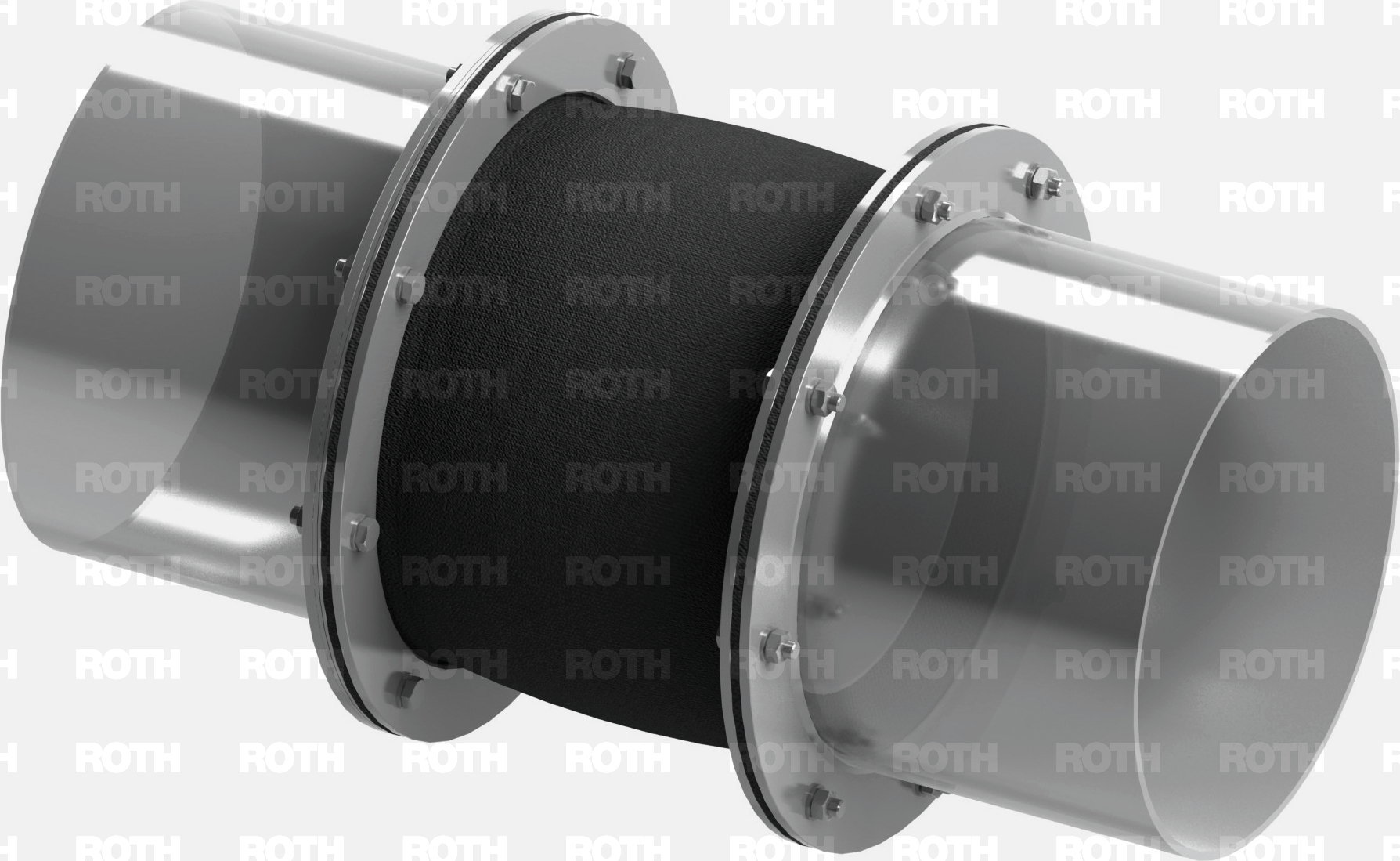

Standard U-Form Gewebekompensator, ein- oder mehrlagig, erhältlich in zylindrischer oder rechteckiger Form zur Montage mit Flanschen an der Rohrleitung.
Gewebekompensatoren in U-Form werden im Allgemeinen aufgrund der einfachen Installation und kundenspezifischen Ausführung verwendet. Leitbleche sind notwendig bei hohen Temperaturen und / oder abrasivem Fördergut.
Detaillierte technische Spezifikationen für Gewebekompensatoren des Typs 31 finden Sie in der folgenden Tabelle und in den Dokumenten oder kontaktieren Sie uns.
Eigenschaften
- kompensieren universelle Bewegungen und Vibrationen
- einfache Montage mit Flanschen
- U-Form
- Innenhülle enthalten
- niedrige Reaktionskräfte
Dokumente
Produkt Datenblatt [.pdf]Kategorie Broschüre [.pdf]
Installation und Wartung [.pdf]
Materialübersicht [.pdf]
Schließanleitung [.pdf]
Technische Spezifikationen
| Bauform | Serien |
Größe Reichweite |
Druck Klasse |
Bewegungen | |||
|---|---|---|---|---|---|---|---|
| Axial [+/-mm] | Lateral [+/-mm] | Angular [+/-grd] | |||||
| Gewebe | W 31-B | auf Anfrage * | bis 500 mbars ** | bis 30% of EH | bis 20% of EH | gemäß Datenblatt | |
|
* begrenzt durch Herstellungstechnologie ** Sonderkonstruktionen für höheren Druck sind möglich |
|||||||
| Bauform | Gewebe | ||||||
|---|---|---|---|---|---|---|---|
| Serien | W 31-B | ||||||
| Verschraubungen | Flanschen | ||||||
| Größe / Reichweite | auf Anfrage * | ||||||
| Druck | bis 500 mbars ** | ||||||
| Axial | bis 30% of EH | ||||||
| Lateral | bis 20% of Eh | ||||||
| Angular | gemäß Datenblatt | ||||||
|
* begrenzt durch Herstellungstechnologie ** Sonderkonstruktionen für höheren Druck sind möglich |
|||||||
